Частотные преобразователи
Компактность и функциональность
- Выходная частота: 0.1~400Гц
- Векторное управление и настраиваемая характеристика V/F
- Несущая частота ШИМ до 15кГц
- Автоматическая компенсация момента и скольжения
- ПИД-регулятор со спящим режимом
- 7 предустановленных скоростей
- Задание и удержание нулевой скорости
- Связь по MODBUS (скорость до 38400 бит/сек),
а так же модули Profibus DP, DeviseNet, LonWorks
- Защитное покрытие лаком печатных плат
Мощность 0.4 кВт - 7.5 кВт, 1ф/220В или 3ф/380В
Мощность
Uпит, В
|
Диапазон мощностей, кВт |
| 1Ф/220В |
0.4 - 2.2 |
| 3Ф/380В |
0.75 - 7.5 |
Применение
Упаковочные машины, пищевое оборудование,
ленточные конвейеры, управление температурой/влажностью в теплицах и
оранжереях, миксеры, мельницы, буровые машины,
гидравлические прессы
малых размеров, транспортеры, красильное оборудование, прокатные станы
и дробильные машины малых размеров, производство пленки,
роботы-манипуляторы,
деревообрабатывающее оборудование (двухсторонние
станки), гибочные машины и т.д.
Особенности
- Малые габариты и масса; возможность монтажа, как на стенку, так и на DIN-рейку.
- Частотный и векторный бездатчиковый алгоритмы управления.
- Автотестирование и определение параметров двигателя при векторном управлении.
- Стартовый момент 150% ( частота 1 Гц).
- Возможность выноса пульта управления со светодиодным индикатором и встроенным потенциометром.
- Автоматический подъем начального пускового момента и компенсация скольжения.
- Возможность
работы привода с переходом на одну из 15-ти предустановленных частот
вращения, в том числе, в автоматически исполняемом цикле с заданным
временным интервалом каждого шага в диапазоне от 0 до 65500сек
(обеспечивается встроенным PLC - программируемым логическим
контроллером).
- Независимое задание и выбор 4-х времен разгона/замедления (от 0.01 до 3600сек).
- Последовательный интерфейс RS-485 (протокол Modbus) со скоростью передачи до 38 400 бод.
- Автотестирование и определение параметров двигателя при векторном управлении.
- Режим автоматического выбора наименьшего времени разгона и торможения.
- Синхронизация с вращающимся двигателем.
- Встроенный счетчик импульсов с внешнего датчика.
- Возможность
работы с цифровым датчиком скорости - инкрементальным энкодером (с
использованием платы расширения PG02 (опция), легко устанавливаемой
внутрь преобразователя).
- Встроенный и съемный пульт управления с пятиразрядным светодиодным дисплеем.
- Встроенный дроссель шины постоянного тока для моделей с мощностью от 15 кВт.
- Суммирование сигнала задания скорости с отдельных источников управления.
- Переключение между двумя источниками управления.
- Функция простого позиционирования.
- 11 дискретных входов (из них, 6 многофункциональных программируемых).
- 3 аналоговых входа (4...20мА, 0...10В, -10...+10В).
- 1 релейный и 3 цифровых (с открытым коллектором) многофункциональных программируемых выхода.
- 1 программируемый аналоговый выход.
- 1 импульсный выход с частотой импульсов пропорциональной выходной частоте.

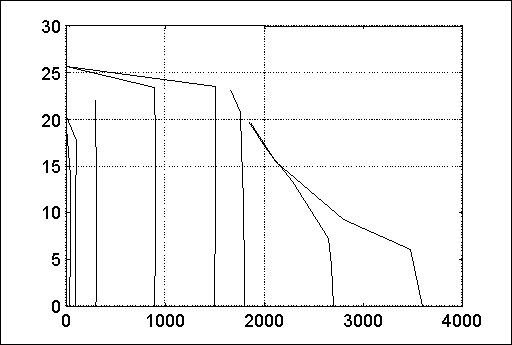

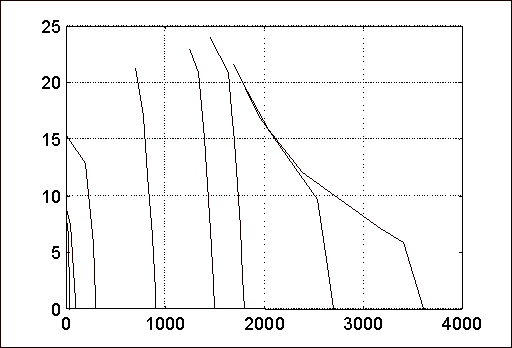

C 2004 года серия преобразователей частоты VFD-M претерпела ряд дополнений и нововведений (VFD M+)
- Векторный контроль без обратной связи
- Автоподстройка параметров двигателя;
- Стартовый момент 150% ( частота 1 Гц);
- Максимальная частота ШИМ – 15кГц;
- Определение потери фазы на входе ПЧ;
- Функция перехода ПИД-регулятора в ждущий режим;
- Выбираемое пользователем время дискретизации работы с ПЛК – 1 сек или 0.1 сек;
- Минимальное время разгона/торможения – 0.01Гц;
- Суммирование сигнала отдельных источников управления;
-
Потенциометр регулирования оборотов: выбор между режимами «Частота сохранена» и «Частота не сохранена»;
- Переключение между двумя источниками управления;
-
Коммуникация через серийный порт - Modbus RTU или ASCII (Delta ASCII пропущено);
-
Выбор источников управления через программное обеспечение (переключатели 5-7 удалены).
Изменения в аппаратной части
-
Улучшенная защита IGBT-модулей, снабберных конденсаторов шины постоянного тока, сенсоров тока;
- Выходная мощность повышена до 7.5 кВт;
- Более производительный центральный микропроцессор;
- Улучшенная разводка силовой платы. Совместима с предыдущими моделями;
- Добавлен второй аналоговый вход;
-
Керамическое исполнение резистора ограничения тока заряда, сделанное для большей надежности;
- Добавлен выход заземления в терминал подключения мотора.
Серийные номера всей серии VFD-M+ начинаются с «4».
Технические характеристики
| Класс напряжения |
220 В |
380 В |
| Модель VFDхххM |
004 |
007 |
015 |
022 |
007 |
015 |
022 |
037 |
055 |
075 |
| Ном. мощность двигателя, кВт |
0.4 |
0.75 |
1.5 |
2.2 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
| Выход |
Номинальная выходная мощность ПЧ, кВА |
1.0 |
1.9 |
2.7 |
3.8 |
2.3 |
3.1 |
3.8 |
6.2 |
9.9 |
13.7 |
| Ном. выходной ток ПЧ, А |
1.0 |
1.9 |
2.7 |
3.8 |
2.3 |
3.1 |
3.8 |
6.2 |
9.9 |
13.7 |
| Максимальное выходное напряжение, В |
~0,95 от действующего напряжения сети |
| Диапазон регулировки выходной частоты, Гц |
от 1.0 до 400 Гц |
| Вход |
Напряжение питания |
1фаза / (180...264)В |
3фазы / (342...528)В |
| Допустимое отклонение частоты питающей сети |
50/60 Гц ±5% |
| Ном. входной ток ПЧ, А |
6.3 |
11.5 |
15.7 |
27 |
4.2 |
5.7 |
6.0 |
8.5 |
14 |
19 |
| Параметры |
Система модуляции |
ШИМ (1 - 15 кГц) выходного напряжения по синусу |
| Управление |
- Вольт-частотная характеристика (U=f(F))
- Векторное управление
|
| Дискретность заданной и выходной частоты |
0.1 Гц |
| Перегрузочная способность |
150% номинального тока в течении 1 минуты |
| Время разгона/торможения |
0,1...600 сек (2 независимые установки времени разгона и торможения) |
| Характеристика U/f |
Программируемая характеристика U/f по трем точкам |
| Токоограничение |
Устанавливается как процент номинального тока (50...200%) |
| Торможение постоянного тока |
Уровень: 0-100% номинального тока, время: 0-5 с при старте, 0-25 с при останове |
| Момент торможения |
Примерно 20% (возможно до 125% при использовании тормозного резистора) |
| Задание частоты |
С пульта |
С помощью кнопок D и С или встроенного потенциометра |
| Внешними сигналами |
Потенциометр
5 кОм/0.5 Вт DC 0...+10 В (вх. сопр. 47 кОм), 4...20 мA (входное
сопрот. 250 Ом); многофункциональные входы (UP, DOWN) или
предустановленные частоты; по RS-485 |
| Управление |
Клавиатура |
С помощью RUN, STOP, FWD/REV |
| Внешние сигналы |
Через терминалы M0, M1, M2, M3, M4, M5; по RS-485 |
| Функции дискретных входов |
Выбор
скорости 1...7, заданная скорость (JOG), блокировка разгона/торможения,
выбор времени разг./торм. 1 или 2, счетный вход внутреннего счётчика
импульсов, пауза и др. |
| Функции дискретных выходов |
Работа, достижение заданной частоты либо сигнальной, скорость, авария, местное/дистанционное управление, PLC, недонапряжение |
| Аналоговый выход |
Для оценки выходного тока или частоты с помощью аналоговых и цифровых приборов |
| Охлаждение |
Воздушное принудительное (встроенными вентиляторами) |
| Условия эксплуатации |
Место установки |
Не выше 1000 м над уровнем моря. |
| Рабочие условия |
Рабочая температура: -10...+50°С (без конденсации);
-10...+40°С для моделей 5.5 кВт и выше |
| Температура хранения |
-10...+60°С |
| Относит. влажность |
не более 90 % (без конденсации) |
| Допустимая вибрация |
9,80665 м/сек2 (1g) менее 20 Гц, и 5,88 м/сек2 (0.6g) менее 20...50 Гц |
| Масса, кг |
1.5 |
1.5 |
1.5 |
2.2 |
1.5 |
1.5 |
2.2 |
3.2 |
3.2 |
3.2 |

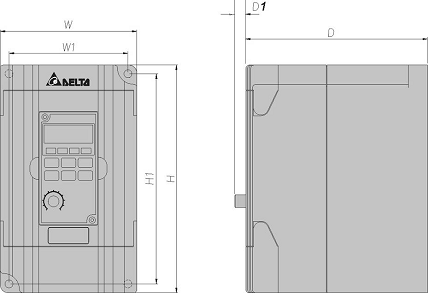

Габаритно-установочные характеристики
| Модель |
W |
W1 |
H |
H1 |
D |
D1 |
VFD004M21A
VFD007M21A
VFD015M21A |
85 |
74 |
141.5 |
130.5 |
123.5 |
10 |
VFD004M21B
VFD007M21B
VFD015M21B
VFD007M43B
VFD015M43B
VFD022M43B |
100 |
89 |
151 |
140 |
127 |
10.5 |
VFD022M21A
VFD037M43A
VFD055M43A
VFD075M43A |
125 |
110 |
220 |
205 |
174.5 |
8.2 |

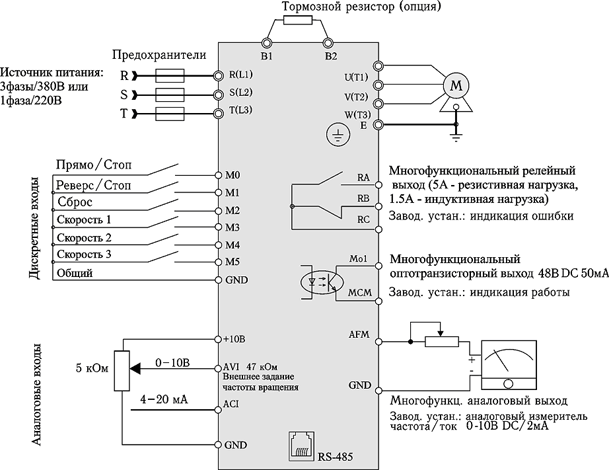

Подключение
|
|
|
