Частотные преобразователи
|
Высокоэффективный преобразователь частоты в компактном модульном исполнении
- Встроенный программируемый логический контроллер (PLC)
- Допускают плотную установку
- Простота обслуживания
- Модульная конструкция
- Встроенный порт RS-485 (MODBUS)
- Дополнительные коммуникационные модули
- Гибкое расширение входов/выходов
- Совместное использование шины DC BUS
- Соответствие директивам RoHS
- Встроенный РЧ-фильтр
- Защитное покрытие лаком печатных плат
Вольт-частотный и векторный алгоритмы управления; автотестирование и
определение параметров двигателя при векторном управлении; мощность от
0.2 до 11 кВт, однофазное или трехфазное исполнение 115В/230В/460В
Мощность
|
Uпит, В
|
Диапазон мощностей, кВт
|
| 1Ф/115В |
0.2 - 0.75 |
| 1Ф/230В |
0.2 - 2.2 |
| 3Ф/230В |
0.2 - 7.5 |
| 3Ф/460В |
0.4 - 11 |
Модификации
Компания DELTA Electronics разработала две новые модификации
преобразователей частоты серии VFD-E. Одна из них VFD-E-P с разделенной
системой охлаждения конструктивно выполнена без охлаждающего радиатора
и предназначена для эксплуатации в запыленной среде. Вторая модификация
VFD-E-T – это преобразователи типоразмера А, имеющие в своем составе
встроенный тормозной ключ и возможность непосредственного подключения
тормозного резистора (в стандартном исполнении преобразователи VFD-E
типоразмера А встроенного тормозного ключа не имеют).
Приминение
- Подъемно-транспортные механизмы:
ленточные конвейеры,
автоматические двери, вращающиеся заслонки, небольшие лифты, лебедки,
эскалаторы, элеваторы, механизмы авто-парковки, кран-балки, и др.
- Пищевая промышленность:
ломтерезки, миксеры, смесители, изготовление макарон, и др.
- Металлообработка:
шлифовальные станки, дрели, небольшие токарные станки, фрезерные станки, опрессовка под давлением (фиксатор), и др.
- Деревообработка:
4-х сторонние продольно-строгальные станки, пилы, деревообрабатывающие
станки, несложные вырубные машины, устройства нанесения покрытия, и др.
- Насосно-вентиляционное оборудование:
системы кондиционирования зданий, канализационные системы,
циркуляционные системы с постоянным давлением, насосы для водоснабжения
зданий, сельскохозяйственные насосы, управление температурой в печах,
компрессоры вентиляторы для теплообмена, насосы для фонтанов, сушильные
камеры, и др.
- Бумажная/текстильная промышленность:
вязальные машины, кругло- и плоско-прядильные машины,
перемоточно-разрезные станки, печатные машины, промышленные швейные
машины, и др.
- Другие области применения:
гладильные машины, пульверизаторы, "бегущая" дорожка,
намотчики/размотчики, промышленные стиральные машины, авто-мойки,
упаковочные машины , центрифуги, экструдеры, и т.д.
Особенности
- Новая высокоэффективная серия, сочетающая в себе компактное
конструктивное исполнение с широкими возможностями и отличными
эксплуатационными характеристиками.
- Вольт-частотный и векторный алгоритмы управления.
- Автотестирование и определение параметров двигателя при векторном управлении.
- Выходная частота от 0.1 до 600.0 Гц.
-
Встроенный ПЛК (программируемый логический контроллер) позволяет гибко
адаптировать преобразователь для широкого круга задач автоматизации без
применения внешних приборов (счетчиков, таймеров, контроллеров и др.),
что ведет к общему уменьшению затрат. Программирование встроенного ПЛК
может выполняться на одном из трех языков программирования: LAD
(релейно-контактная логика), IL (список инструкций), SFC
(последовательные функциональные схемы).
-
Возможность установки,
как на стенку, так и на DIN-рейку (с адаптером крепления). Для
оптимального использования места в шкафу допускается плотная установка
VFD-E за счет высокоэффективного охлаждения.
- Встроенный РЧ-фильтр (в моделях 230В/1ф и 460В/3ф) для снижения электромагнитных помех и соответствия нормам ЭМС.
- RFI-переключатель
предоставляет возможность отключения цепочки конденсаторов "Y" фильтра
при использовании привода в системах вычислительной техники.
- Соответствие директивам RoHS по обеспечению экологической безопасности эксплуатации и утилизации.
-
Несколько VFD-E могут быть соединены в параллель в звене постоянного
тока для совместной регенерации энергии торможения. В этом случае
перенапряжение не допускается и энергия торможения распределяется
равномерно.
-
Модульная конструкция
VFD-E и большое количество плат расширения такие как, плата
входов/выходов (I/O card), плата реле, плата энкодера (PG card),
USB-карта, и др., позволяют гибко изменять
конфигурацию преобразователя для конкретной задачи.
-
Возможность выноса пульта управления со светодиодным индикатором и
встроенным потенциометром. А также возможность эксплуатации без пульта
управления.
-
Встроенный порт RS-485
(MODBUS), а так же дополнительные сетевые модули для поддержки
популярных коммуникационных протоколов, включая, Profibus, DeviceNet,
LonWorks и CANopen.
-
Развитые функции
защиты, включающие в себя высоко-точное измерение тока, полную защиту
от перегрузки по току (oL, oL1 и oL2), токоограничение и предотвращение
перенапряжения, защиту от короткого замыкания, автоматическое повторное
включение, поиск скорости и защита двигателя от перегрева
(PTC-термистор).
-
В базовой комплектации
имеется: 6 дискретных программируемых входов; 2 аналоговых входа
(4…20мА, 0…10В) и 1 аналоговый выход; 1 релейный и 1 цифровой (с
открытым коллектором) многофункциональные программируемые выходы.
Характеристики
| Класс напряжения |
115 В |
| Модель VFDхххE |
002 |
004 |
007 |
| Выход |
Ном. мощность двигателя, кВт |
0.2 |
0.4 |
0.75 |
| Полная мощность, кВА |
0.6 |
1.0 |
1.6 |
| Ном. выходной ток, А |
1.6 |
2.5 |
4.2 |
| Выходное напряжение, В |
3-х фазное, от 0В до напряжения питания |
| Выходная частота |
0.1...600 Гц |
| Несущая частота ШИМ, кГц |
1 - 15 кГц |
| Выход |
Напряжение питания |
1фаза/(100...120)В±10% |
| Частота |
50/60Гц±5% |
| Номинальный входной ток, А |
6 |
9 |
18 |
| Охлаждение |
Естественное |
Вентилятор |
| Масса, кг |
1.2 |
1.2 |
1.2 |
| Класс напряжения |
230В |
| Модель VFDхххE |
002 |
004 |
007 |
015 |
022 |
037 |
055 |
075 |
| Выход |
Ном. мощность двигателя, кВт |
0.2 |
0.4 |
0.7 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
| Полная мощность, кВА |
0.6 |
1.0 |
1.6 |
2.9 |
4.2 |
6.5 |
9.5 |
12.5 |
| Ном. выходной ток, А |
1.6 |
2.5 |
4.2 |
7.5 |
11.0 |
17.0 |
25.0 |
33.0 |
| Выходное напряжение, В |
3-х фазное, от 0В до напряжения питания |
| Выходная частота |
0.1...600 Гц |
| Несущая частота ШИМ, кГц |
1 - 15 кГц |
| Выход |
Напряжение питания |
1фаза/3фазы(200...240)В±10% |
3фазы(200...240)В±10% |
| Частота |
50/60Гц±5% |
| Номинальный входной ток, А |
4.9/1.9 |
6.5/2.7 |
9.7/5.1 |
15.7/9 |
24/15 |
20.6 |
26 |
34 |
| Охлаждение |
Естественное |
Вентилятор |
| Масса, кг |
1.1 |
1.1 |
1.1 |
1.9 |
1.9 |
1.9 |
3.5 |
3.5 |
| Класс напряжения |
460В |
| Модель VFDхххE |
004 |
007 |
015 |
022 |
037 |
055 |
075 |
110 |
| Выход |
Ном. мощность двигателя, кВт |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
| Полная мощность, кВА |
1.2 |
2.0 |
3.3 |
4.4 |
6.8 |
9.9 |
13.7 |
18.3 |
| Ном. выходной ток, А |
1.5 |
2.5 |
4.2 |
5.5 |
8.2 |
13 |
18 |
24.0 |
| Выходное напряжение, В |
3-х фазное, от 0В до напряжения питания |
| Выходная частота |
0.1...600 Гц |
| Несущая частота ШИМ, кГц |
1 - 15 кГц |
| Вход |
Напряжение питания |
3фазы(380...480)В±10% |
| Частота |
50/60Гц±5% |
| Номинальный входной ток, А |
1.9 |
3.2 |
4.3 |
7.1 |
11.2 |
14 |
19 |
26 |
| Охлаждение |
Естественное |
Вентилятор |
| Масса, кг |
1.2 |
1.2 |
1.2 |
1.9 |
1.9 |
4.2 |
4.2 |
4.2 |
Характеристики
управления |
Система модуляции |
SPWM (синусоидальная ШИМ) |
| Управление |
- Вольт-частотная характеристика (U=f(F))
- Векторное управление
|
| Дискр. заданной и вых. частоты |
0.01 Гц |
| Характеристика момента |
Автоматическая компенсация момента и скольжения, нач. момент 150% на 5Гц |
| Перегрузочная способность |
150% от номинального тока ПЧ в течении 1 мин |
| Пропускаемые частоты |
Три зоны, с диапазоном 0.1~400Гц |
| Время разгона/торможения |
0.1 - 600 сек (2 независимые установки времени разгона и торможения) |
| Уровень токоограничения |
От 20 до 250% от номинального тока |
| Торможение постоянным током |
Рабочая частота: 0.1~400.0Гц, вых. ток: 0~100% от ном. тока Время активизации: при старте 0~60 сек, при останове 0~60 сек |
| Регенеративный тормозной момент |
Примерно
20% (до 125% с дополнительным тормозным резистором или с внешним
тормозным модулем . В моделях 0.75-11кВт тормозной модуль встроенный) |
| Вольт/частотная хар-ка (V/f) |
Возможна корректировка пользователем |
Рабочие
характеристики |
Задание
частоты |
С пульта |
С помощью кнопок и или встроенного потенциометра |
| Внешними сигналами |
Потенциометр
- 5кОм/0.5Вт, 0...+10VDC, 4...20mA, интерфейс RS-485; Программируемые
входы 3 - 9 (15 предустановленных скоростей, Jog, up/down) |
| Управление |
С пульта |
С помощью клавиш RUN, STOP |
| Внешние сигналы |
2 проводн./3 проводн. (FWD, REV, EF), JOG (толчковая скорость), интерфейс RS-485 (MODBUS), программируемый логический контроллер |
| Функции дискретных входов |
Предустановленные
скорости 0 - 15, Jog, запрет разг./замедления, выбор разгона/замедл. 2,
пауза (NC, NO), запрет вкл. дополн. двигателя, выбор ACI/AVI/AUI, сброс
привода, счетчик импульсов, сигналы увелич./уменьш. частоты (UP/DOWN),
выбор NPN/PNP логики |
| Функции дискретных выходов |
Привод
работает, заданная частота достигнута, ненулевая скорость, пауза,
авария, местное/дистанц. управление, вкл. дополнит. двигателя,
готовность к работе, перегрев ПЧ, аварийный останов и выбор состояния
входных терминалов (NC/NO) |
| Аналоговый выход |
Сигнал пропорциональный: вых. частоте/току/напряжению/заданной частоте/скорости |
| Выходной аварийный сигнал |
Контакт замкнется при срабатывании одной из защит (1 релейный контакт или 1 транзистрный выход с отрытым коллектором) |
| Функции работы |
Встроенный
ПЛК, AVR, S-кривая разгона/замедл., ограничение напряжения и тока,
запись 5 отказов,блокировка реверса, перезапуск при пропадании питания,
тормож. пост. током, автоматическая компенсация момента/скольжения,
автотестирование двигателя, огранич. вых. частоты, блокировка изменения
параметров, ПИД-регулятор, управления вентиляторами и насосами, счетчик
импульсов, MODBUS, сброс аварии, авторестарт после аварии, режим
автоматического энергосбережения, спящий режим, импульсный выход,
управление встроенным вентилятором, основная/дополнительная частота,
переключение между двумя источниками задания частоты и их комбинация,
NPN/PNP входы |
| Функции защиты |
Повышенное
и пониж. напряжение, перегрузка и недогрузка по току, внешнее
отключение, короткое замыкание, замык. на землю, перегрев радиатора,
электр. тепловое реле, перегрев двигателя (PTC) |
| Пульт управления |
6-клавиш,
5 светодиодов состояния, 7-сегментный 4-разрядный LED-индикатор:
заданная и выходная частота, вых. ток, пользовательская величина,
параметры, коды аварийных отключений, RUN, STOP, RESET, FWD/REV, JOG,
PLC |
Условия
эксплуатации |
Класс защиты |
IP-20, степень загрязнения 2 |
| Место установки |
Высота до 1000 м, внутри помещений без коррозионных газов, пыли, жидкости |
| Рабочая температура окружающей среды |
-10...+50°C (без конденсата и инея)
-10...+40°C при плотной установке |
| Температура хранения и транспортировки |
-20...+60°C |
| Относительная влажность |
не более 90 % (без конденсата) |
| Вибростойкость |
9,80665 м/сек2 (1G) менее 20 Гц, и 5,88 м/сек2 (0.6G) менее 20...50 Гц |
Краткие характеристики встроенного ПЛК
- Объём памяти: 350 шагов
- I/O Входы/выходы: Входы(X) 6, Выходы(Y) 2
- Команды: 28 Основных инструкций, 15 Прикладных инструкций
- X: X0~X17
- Y: Y0~Y17
- M: M0~M159, 160 реле M1020~M1051, 32 реле
- T: T0~T15, 16 таймеров (0~6553.5 sec)
- C: C0~C7, 8 счетчиков (0-65535)
- N: N0~N7 – точки перехода
- D: D0~D29, 30 регистров D1020~D1044, 25 регистров
- Константы:K, H
|
|
 |

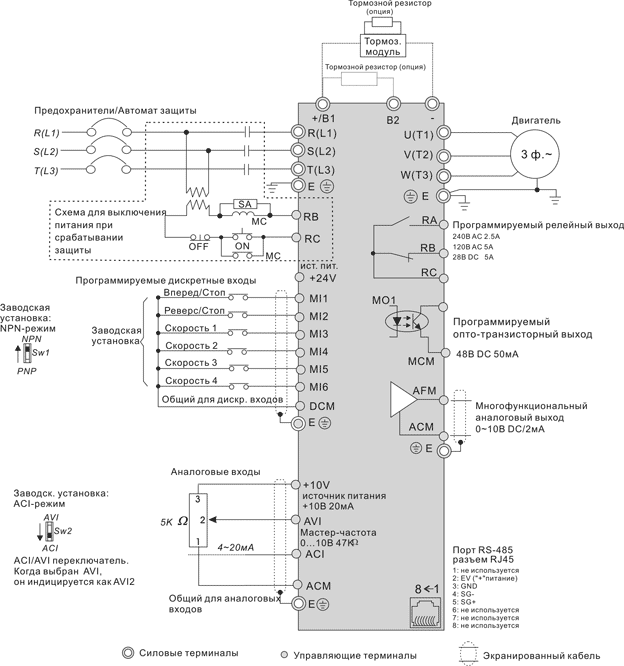

Подключение

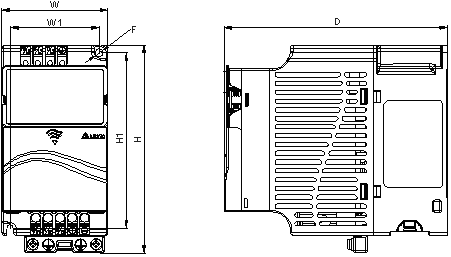

Размеры
| Модель |
W |
W1 |
H |
H1 |
D |
F |
VFD002E11A
VFD002E21A
VFD002E23A
VFD004E11A
VFD004E21A
VFD004E23A
VFD004E43A
VFD007E21A
VFD007E23A
VFD007E43A
VFD015E23A
VFD015E43A |
72 |
60 |
142 |
120 |
152 |
5.2 |
VFD007E11A
VFD015E21A
VFD022E21A
VFD022E23A
VFD022E43A
VFD037E23A
VFD037E43A |
100 |
89 |
174 |
162 |
152 |
5.5 |
VFD055E23A
VFD055E43A
VFD075E23A
VFD075E43A
VFD110E43A |
130 |
116 |
260 |
246.5 |
169.2 |
5.5 |
|
|
|
|
