Общие сведения

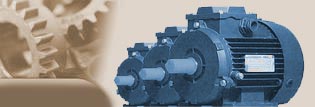

Электродвигатели АИР - унифицированная серия асинхронных электродвигателей. Серия АИР охватывает диапазон мощностей от 0,06 до 315 кВт. В настоящий каталог вошли 17 габаритов двигателей, характеризуемых значениями высоты оси вращения от 50 до 355 мм и частотами вращения 3000, 1500, 1000, 750 мин.

Структура серии предусматривает следующие группы исполнения электродвигателей:

• основное;
• модификации по условиям окружающей среды (тропическое, химически стойкое, для сельского хозяйства);
• по точности установочных размеров (высокой точности и повышенной точности);
• с дополнительными устройствами (с фазным ротором, со встроенным электромагнитным тормозом), с повышенным пусковым моментом, с повышенным скольжением, многоскоростные, узкоспециальные (для судовых механизмов, для привода моноблочных насосов, рудничное исполнение, для привода безсальниковых компрессоров и др.).

Электродвигатели основного исполнения предназначены для работы от сети переменного тока частоты 50 Гц и изготовляются на номинальные напряжения, указанные в таблице:

Номинальное напряжение, В	220, 380	220, 380, 660	220/380, 380/660
Мощность, кВт	0,06 - 0,37	0,55 - 11,0	15,0 - 315

Структура условного обозначения электродвигателей (АИХХХХХХХХХХХ):

• А - асинхронный
• И - унифицированная серия (И - Интерэлектро);
• Х - Привязка мощностей к установочно-присоединительным размерам (Р - по РС 3031 -71, С - по CENELEK док. 28/64);
• Х - Р - с повышенным пусковым моментом, - С - с повышенным скольжением;
• XXX - габарит, мм;
• Х - установочный размер по длине станины (S,M,L);
• Х - длина сердечника статора (А или В, отсутствие буквы- означает только одну длину сердечника - первую);
• Х - число полюсов: 2, 4, 6, 8;
• X - дополнительные буквы для модификаций электродвигателя (Б - со встроенной температурной защитой);
• П - с повышенной точностью по установочным размерам;
• Х2 - химически стойкие;
• С - сельскохозяйственные);
• XX - климатическое исполнение электродвигателя (У, Т, ХЛ) и категория размещения (1, 2, 3, 4, 5).

Условия эксплуатации:

• Температура окружающей среды от минус 40°С до плюс 40°С.
• Относительная влажность воздуха при температуре плюс 25°С - до 98% для исполнения У2, У1.
• Запыленность воздуха для двигателей со степенью защиты 1Р44 не более 10 мг/м3, 1Р23 не более 2 мг/м3.
• Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию (кроме химически стойкого исполнения).
• Среднее значение уровня звука на расстоянии 1 м от корпуса двигателя основного исполнения на холостом ходу составляет от 51 до 85 дБА в зависимости от габарита (50-250 мм) и синхронной частоты вращения.

Конструктивное исполнение:

• Электродвигатели АИР изготовляются в чугунном исполнении (станина и щиты из чугуна) и в алюминиевом исполнении (станина из алюминиевого сплава, щиты из чугуна). Конструктивные исполнения и способ монтажа по ГОСТ 2479-79.

Структура условного обозначения (Х Х XX Х):

• X Латинские буквы IМ или М
• X Конструктивное исполнение (одна цифра)
• XX Способ монтажа (две цифры)
• X Исполнение конца вала (одна цифра)

По способу монтажа Электродвигатели АИР изготавливаются в исполнении (1-я цифра):

• IМ1 - на лапах с подшипниковыми щитами;
• IМ2 - на лапах с подшипниковыми щитами и фланцем со стороны привода;
• IМЗ - без лап с подшипниковыми щитами и фланцем со стороны привода.

Условные обозначения концов вала (4-я цифра):

• 1 - с одним цилиндрическим концом вала;
• 2- c двумя цилиндрическими концами вала.

Конструкция электродвигателей обеспечивает их функционирование и сохранение технических параметров с заданной надежностью в течение заданного срока службы, а также удобство и безопасность монтажа и эксплуатации.
