Частотные преобразователи
Компактность и экономичность
- Выходная частота: 1.0~400Гц
- Настраиваемая характеристика V/F
- Автоматическая компенсация момента и скольжения
- Стабилизация напряжения на двигателе
- ПИД-регулятор со спящим режимом
- Автоматическое пошаговое управление
- Встроенный РЧ-фильтр (в 1-фазных моделях)
- Связь по MODBUS (скорость до 38400 бит/сек),
а так же модули Profibus DP, DeviseNet, LonWorks
- Защитное покрытие лаком печатных плат
7 предустановленных скоростей; встроенный потенциометр
Диапазон мощностей
Uпит, В
|
Диапазон мощностей, кВт |
| 1Ф/220В |
0.2 - 2.2 |
| 3Ф/380В |
0.4 - 2.2 |
Применение
Системы вентиляции, системы водоснабжения,
управление температурой в печах и термошкафах, ткацкие станки,
упаковочные машины, намотчики/подмотчики, производство пленки,
ленточные конвейеры, вентиляционно-сушильные камеры, миксеры,
отсеиватели, компрессоры, мельницы, дробилки, шлифовальные станки,
токарные станки, дрели, перфораторы, строгальные станки,
ленточно-шлифовальные станки, пилы, прессы, моталки, гильотины,
каландры, закручиватели, скреперы, скребковые конвейеры, мешалки и т.д.
Особенности
- Простая конструкция, малые габариты и масса; возможность монтажа, как на стенку, так и на DIN-рейку.
- Реализует
вольт-частотный способ управления двигателем, с широкой возможностью
корректировки зависимостей Uвых = f(Fвых) и Fвых = f(Uупр).
- Частота ШИМ устанавливается пользователем в диапазоне от 3 до 10кГц.
- Автоматическая стабилизация напряжения на двигателе (AVR).
- Подъем начального пускового момента и компенсация скольжения.
- Встроенный тормозной ключ - динамическое торможение двигателя и торможение постоянным током.
- Встроенный
PLC (программируемый логический контроллер), реализующий: работу по
циклограмме с использованием 8-ми предустановленных частот вращения,
изменением направления вращения и времени работы на каждом шаге.
- Встроенный
ПИД-регулятор для эффективной работы привода в замкнутой системе
автоматического регулирования, например, по давлению или расходу в
системах тепло- и водоснабжения.
- Индикация сигнала обратной связи в контуре ПИД-регулирования.
- Управление
по состоянию внутреннего счетчика и количеству импульсов, поступающих с
датчика подсчета дискретных событий, например, датчика подсчета
количества изделий проходящих по конвейеру.
- Последовательный интерфейс RS-485 (MODBUS со скоростью обмена до 38 400 бод).
- Автоматический рестарт после кратковременного пропадания питающего напряжения.
- Режим автоматического выбора наименьшего времени разгона и торможения.
- Синхронизация с вращающимся двигателем.
- Перегрузочная способность - 150% от номинального момента в течение 60 сек.
- Работа
преобразователя в составе конкретного устройства может быть
оптимизирована с помощью его параметрирования (всего 119
программируемых параметров, разбитых на 10 функциональных групп).
Параметрирование осуществляется пользователем со встроенного пульта
управления или по последовательному интерфейсу.
- Встроенный радиочастотный фильтр класса В (для однофазных моделей)
- 6 дискретных входов (из них, 4 многофункциональных программируемых).
- 1 аналоговый вход (4...20мА или 0...10В).
- 1 релейный и 1 цифровой (с открытым коллектором) многофункциональные программируемые выходы.
- 1 аналоговый выход.
Технические характеристики
| Класс напряжения |
220 В |
380 В |
| Модель VFDхххS |
002 |
004 |
007 |
015 |
022 |
004 |
007 |
015 |
022 |
| Ном. мощность двигателя, кВт |
0.2 |
0.4 |
0.7 |
1.5 |
2.2 |
0.4 |
0.7 |
1.5 |
2.2 |
| Выход |
Номинальная выходная мощность ПЧ, кВА |
0.6 |
1.0 |
1.6 |
2.9 |
4.4 |
1.2 |
2.0 |
3.3 |
4.4 |
| Ном. выходной ток ПЧ, А |
1.6 |
2.5 |
4.2 |
7.5 |
11.0 |
1.5 |
2.5 |
4.2 |
5.5 |
| Максимальное выходное напряжение, В |
~0,95 от действующего напряжения сети |
| Выходная частота |
от 1.0 до 400 Гц |
| Вход |
Напряжение питания |
1фаза / (180...264)В |
3фазы / (342...528)В |
| Допустимое отклонение частоты питающей сети |
50/60 Гц ±5% |
| Ном. входной ток ПЧ, А |
4.9 |
6.5 |
9.7 |
15.7 |
24 |
1.9 |
3.2 |
4.3 |
7.1 |
| Параметры |
Система модуляции |
ШИМ (3 - 10 кГц) выходного напряжения по синусу |
| Управление |
Вольт-частотная характеристика (U=f(F)) |
| Дискретность заданной и выходной частоты |
0.1 Гц |
| Перегрузочная способность |
150% номинального тока в течении 1 минуты |
| Время разгона/торможения |
0,1...600 сек (2 независимые установки времени разгона и торможения) |
| Характеристика U/f |
Программируемая характеристика U/f по трем точкам |
| Токоограничение |
Устанавливается как процент номинального тока (20...150%) |
| Торможение постоянного тока |
Уровень: 0-30% макс. выходного напряжения.
время: 0-60 с при старте, 0-60 с при останове |
| Момент торможения |
Примерно 20% (возможно до 125% при использовании тормозного резистора) |
| Задание частоты |
С пульта |
С помощью кнопок D и С или встроенного потенциометра |
| Внешними сигналами |
Потенциометр
5 кОм/0.5 Вт DC 0...+10 В (вх. сопр. 47 кОм), 4...20 мA (входное
сопрот. 250 Ом); многофункциональные входы (UP, DOWN) или
предустановленные частоты; по RS-485 |
| Управление |
Клавиатура |
С помощью RUN, STOP, FWD/REV |
| Внешние сигналы |
Через терминалы M0, M1, M2, M3, M4, M5; по RS-485 |
| Функции дискретных входов |
Выбор
скорости 1...7, заданная скорость (JOG), блокировка разгона/торможения,
выбор времени разг./торм. 1 или 2, счетный вход внутреннего счётчика
импульсов, пауза и др. |
| Функции дискретных выходов |
Работа, достижение заданной частоты либо сигнальной, скорость, авария, местное/дистанционное управление, PLC, недонапряжение |
| Аналоговый выход |
Для оценки выходного тока или частоты с помощью аналоговых и цифровых приборов |
| Охлаждение |
Естественное воздушное.
Принудительное воздушное (вентилятор) в моделях 022S2xA/B; xxxS43A/B/E; xxxSxxD; xxxS21E (0.04:2.2кВт) |
| Условия эксплуатации |
Место установки |
Не выше 1000 м над уровнем моря. |
| Рабочие условия |
Рабочая температура: -10...+40°С (без конденсации) |
| Температура хранения |
-20...+60°С |
| Относит. влажность |
не более 90 % (без конденсации) |
| Допустимая вибрация |
9,80665 м/сек2 (1g) менее 20 Гц, и 5,88 м/сек2 (0.6g) менее 20...50 Гц |
| Масса, кг |
1.3 |
1.5 |
1.5 |
2.2 |
2.5 |
1.5 |
1.5 |
2.0 |
2.2 |

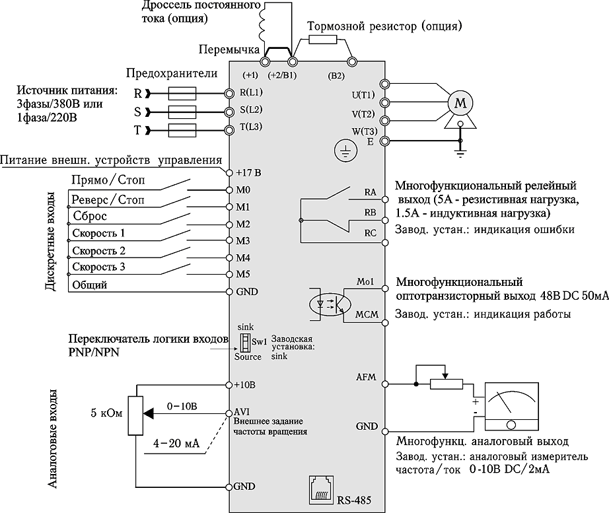

Схема подключения преобразователя
C 2004 года серия преобразователей частоты VFD-S претерпела ряд дополнений и нововведений.
- Программная часть
- Защита IGBT-модуля;
- Функция перехода ПИД-регулятора в ждущий режим;
- Индикация сигнала обратной связи в контуре ПИД-регулирования;
- Разделено управление направлением вращения для режима «Jog».
- Аппаратная часть

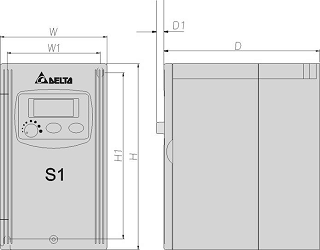

Габаритно-установочные характеристики
| Модель |
W |
W1 |
H |
H1 |
D |
D1 |
VFD002S21A
VFD002S21B |
85 |
74 |
148 |
132.2 |
88 |
5.8 |
VFD002S21E
VFD004S21E
VFD007S21E |
85 |
74 |
148 |
132.7 |
127 |
5.8 |
VFD004S21A
VFD004S21B |
85 |
74 |
148 |
132.2 |
102 |
5.8 |
VFD004S43A
VFD004S43E
VFD007S21A
VFD004S43B
VFD007S21B |
85 |
74 |
148 |
132.2 |
124 |
5.8 |
VFD007S43A
VFD007S43E
VFD007S43B |
85 |
74 |
148 |
132.2 |
126 |
5.8 |
| VFD015S21A |
100 |
86.5 |
186 |
173 |
143 |
5.4 |
VFD015S21D/E
VFD022S21D/E
VFD015S43A/E
VFD015S21B
VFD015S43B/E
VFD022S43B |
100 |
86.5 |
186 |
129.3 |
143 |
5.4 |
| VFD022S21A/B |
118 |
105.5 |
220 |
207 |
130.9 |
4.4 |
|
|
|
