Частотные преобразователи

Специализированная серия для воздушных компрессоров и термопластавтоматов

    Серия преобразователей VFD-M
  • Перегрузочная способность: 150% в течение 60 сек (до 90кВт)
  • Высокая надежность и низкое энергопотребление (технология IGBT)
  • Выходная частота: 0.1 - 120 Гц.
  • Автоматическая регулировка напряжения
  • 15 предустановленных частот
  • Автоматическое пошаговое управление
  • ПИД-регулятор
  • Встроенный дроссель постоянного тока
  • Два независимых изолированных высокоточных аналоговых входа
  • Связь по MODBUS (скорость до 38400 бит/сек)
  • Настраиваемая характеристика V/F
  • Счетчик электроэнергии
  • Защитное покрытие лаком печатных плат
Uпит, В
Диапазон мощностей, кВт
3Ф/380В 5.5 - 220

Характеристики

Модель VFD- ___ G34A 055 075 110 150 185 220 300 370 450 550 750
Ном. мощность двигателя (кВт) 5.5 7.5 11 15 18.5 22 30 37 45 55 75
Ном. мощность двигателя (л.с.) 7.5 10 15 20 25 30 40 50 60 75 100
Масса (кг) 6 6 7.5 8.5 14 14 14 51 51 51 51

ВЫХОД
Полная мощность (кВА) 9.9 13.7 18.3 24.4 28.9 34.3 45.7 55.6 69.3 84 114
Ном. выходной ток (А) 13 18 24 32 38 45 60 73 91 110 150
Выходное напряжение (В) 3-х фазное, от 0В до напряжения питания
Выходная частота (Гц) 0.10 - 120.00 Гц
Несущая частота ШИМ (кГц) 4 ~ 6 3 ~ 6 2 ~ 6

ВХОД
Ном. входной ток (А) 14 19 25 32 39 49 60 73 91 120 160
Ном. напряжение 3-х фазное 380-480В
Диапазон частоты питания 47 ~ 63 Гц.

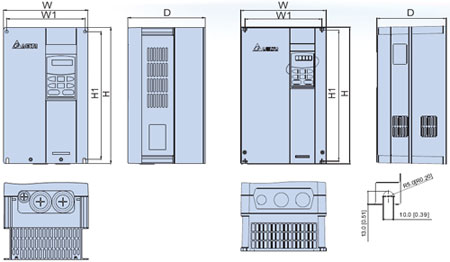

Размеры



Модель W W1 H H1 D
VFD55F43B-G
VFD075F43B-G
VFD110F43A-G
VFD150F43A-G
200 185.6 323 303 183.2
VFD185F43A-G
VFD220F43A-G
VFD300F43A-G
250 226 403.8 384 205.4

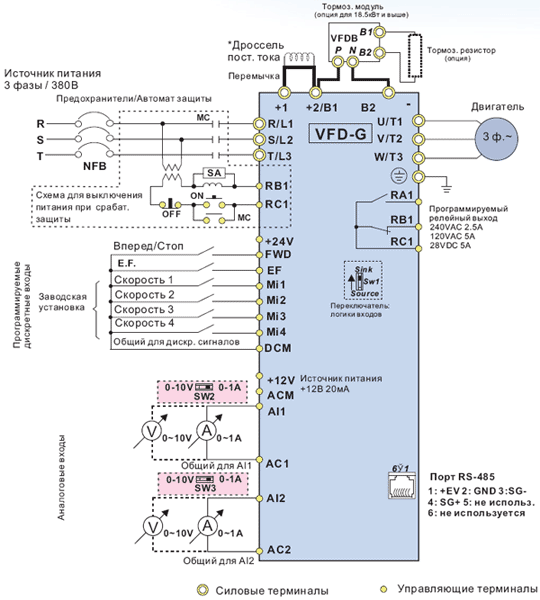

Подключение
