Частотные преобразователи

Для насосов и вентиляторов

    Серия преобразователей VFD-F
  • Выходная частота: 0.1~120Гц
  • Настраиваемая характеристика V/F
  • Автоматическое энергосбережение
  • ПИД-регулятор
  • Веерное управление группой насосов (вентиляторов)
  • Автоматический перезапуск
  • 15 предустановленных скоростей
  • Автоматическое пошаговое управление
  • Связь по MODBUS (скорость до 38400 бит/сек), а так же модули Profibus DP, DeviceNet, LonWorks
  • Защитное покрытие лаком печатных плат
Перегрузка 120% в течение 1 мин.; автоматическое энергосбережение при работе с насосами и вентиляторами. Мощность 0.75 кВт - 220 кВт, 3ф/380В.

Мощность

Uпит, В
Диапазон мощностей, кВт
3Ф/380В 0.75 - 220

Применение

Системы вентиляции, дымососы, системы канализации, системы холодного и горячего водо- тепло снабжения, вспомогательного оборудования котельных, ТЭС, ТЭЦ и т.д.

Особенности

  • Серия оптимизирована для работы с насосами и вентиляторами.
  • Автоматический подъем начального пускового момента и компенсация скольжения при увеличении нагрузки.
  • Диапазон регулировки выходной частоты 0.1...120 Гц.
  • Перегрузка 120% в течение 1 мин.
  • Встроенный ПИД-регулятор для эффективной работы в замкнутой системе регулирования, например, по давлению или расходу в системах тепло- и водоснабжения.
  • Автоматическое энергосбережение при работе с насосами и вентиляторами.
  • Каскадное (веерное) управление группой электродвигателей (до 4-х), с возможностью их плавного пуска и последующего подключения напрямую к питающей сети.
  • Широкие возможности задания вольт/частотной характеристики U/F (пять встроенных характеристик и одна, задаваемая пользователем).
  • Синхронизация с вращающимся двигателем.
  • Автостабилизация (AVR) напряжения на двигателе при изменении напряжения сети.
  • Возможность работы привода с переходом на одну из 15-ти предустановленных частот вращения, в том числе, в автоматически исполняемом цикле с заданным временным интервалом каждого шага в диапазоне от 0 до 65500сек (обеспечивается встроенным PLC - программируемым логическим контроллером).
  • Независимое задание и выбор 4-х времен разгона/замедления.
  • Последовательный интерфейс RS-485 (протокол Modbus) со скоростью до 38 400 бод.
  • Встроенный пульт управления с пятиразрядным светодиодным индикатором красного свечения, снимаемый для выноса, например, на дверцу шкафа.
  • 11 дискретных входов (из них, 8 многофункциональных программируемых).
  • 3 аналоговых входа (4...20мА, 4...20мА, 0...10В).
  • 2 релейных (возможно расширение до 8) многофункциональных программируемых выхода.
  • 2 программируемых аналоговых выхода.

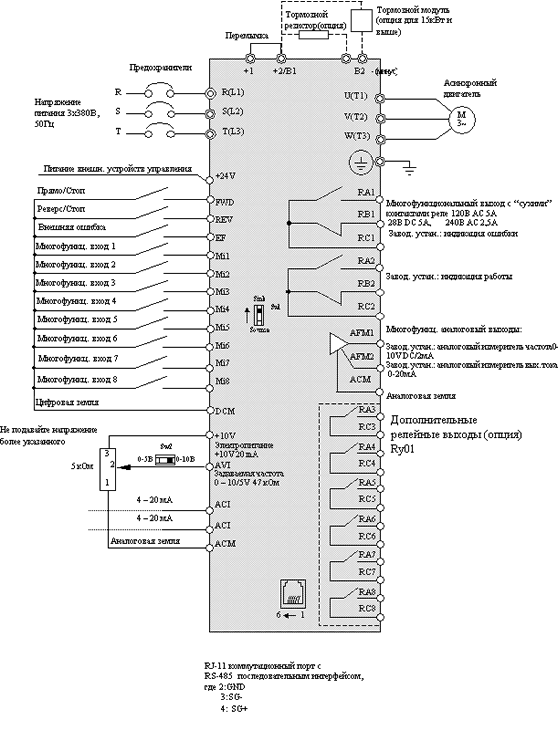

Схема подключения преобразователя


Схема подключения частотного преобразователя серии VFD-F

Технические характеристики

Класс напряжения
380 В
Модель VFDхххF43A 007 015 022 037 055 075 110 150 185 220 300 370 450 550 750 900 1100 1320 1600 1850 2200
Ном. мощность двигателя, кВт 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 185 220
Номинальная выходная мощность ПЧ, кВА 2.3 3.2 4.2 6.5 10 14 18 25 29 34 46 56 69 84 114 137 168 198 236 282 328
Ном. выходной ток ПЧ, А 2.7 4.2 5.5 8.5 13 18 24 32 38 45 60 73 91 110 150 180 220 260 310 370 430
Максимальное выходное напряжение, В Равно входному (для Uвх = 380В максимальное выходное напряжение равно 380В)
Диапазон вых. частоты Регулируется от 0.10 до 120.00 Гц (выходной ток синусоидальный) с дискретностью 0.01 Гц
Несущая частота ШИМ, кГц 4 - 10 3 - 9 2 - 6 1 - 3
Ном. входной ток ПЧ, А 3.2 4.3 5.9 11.2 14 19 25 32 39 49 60 73 91 120 160 160 200 240 * * *
Параметры питающей сети 3фазы (342 - 528)В переменного тока частотой (47 - 63) Гц
Перегрузочная способность 120% от номинального тока при температуре окружающей среды <+40°С в течение 1 мин. через каждые 10 мин
Характеристики момента Автоматическая компенсация момента и скольжения. Пусковой момент может быть до 150% на 1 Гц в теч. 2сек через каждые 20 сек при температуре радиатора <+60°С
Характеристика U/f Устанавливается пользователем, для насосов и вентиляторов - 4 различные кривые
Способ охлаждения принудительный, вентилятором
Температура хранения -20...+60°С
Рабочая температура -10...+40°С
Относительная влажность не более 90% (без образования конденсата)
Место установки Не выше 1000 м над уровнем моря.
Допустимая вибрация 9,80665 м/сек2 (1g) менее 20 Гц, и 5,88 м/сек2 (0.6g) менее 20...50 Гц

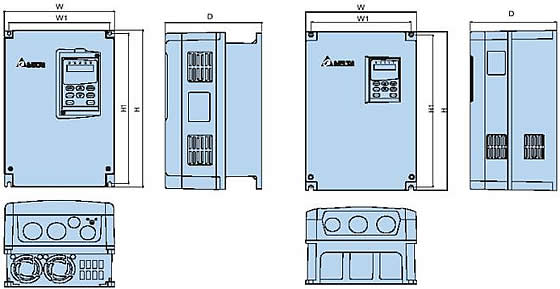

Габаритно-установочные характеристики


Модель W W1 H H1 D
VFD007F43A
VFD015F43A
VFD022F43A
VFD037F43A
150 135 260 244.3 160.2
VFD055F43B
VFD075F43B
VFD110F43A
VFD150F43A
200 185.6 323 303 183.2
VFD185F43A
VFD220F43A
VFD300F43A
250 226 403.8 384 205.4
VFD370F43A
VFD450F43A
VFD550F43A
VFD750F43A
370 335 589 560 260
VFD900F43A
VFD1100F43A
425 385 660 631 264
