Частотные преобразователи

Предназначен для решения сложных задач регулирования в контурах скорости, момента и положения. Встроенный контур позиционирования позволяет использовать данный тип преобразователя для задач сервопривода.

    Серия преобразователей VFD-V
  • Трансвекторное управление с обратной связью (FOC+PG):
    диапазон регулирования скорости - 1:1000
  • Бездатчиковое векторное управление (SVC): диапазон - 1:100
  • Прямое управление моментом с обратной связью (Torque+PG)
  • Внешнее (по входным ипульсам)
    и внутреннее (16 заданных положений) позиционирование
  • Мягкая ШИМ
  • Автотестирование параметров 2-ух двигателей и инерции нагрузки
  • Функция управления э/м-тормозом
  • Управление переключателем обмоток двигателя
  • Момент 150% на 0Гц
  • Контроль температуры двигателя (PTC-термистор)
  • Связь по MODBUS (до 115200 бит/сек)
  • Защитное покрытие лаком печатных плат

Мощность 0.75 кВт - 75 кВт, три фазы 220В и 380В

Мощности

Uпит, В
Диапазон мощностей, кВт
3Ф/220В 0.75 - 37
3Ф/380В 0.75 - 75

Документация и Применение

Краны, лебёдки, грузоподъёмники, лифты, экструдеры, позиционеры, установщики, роботы, двери, роллеты, жалюзи, мосты, пакетоукладчики, центрифуги, камнедробилки, шаровые мельницы.
Особенности
  • новая модель (имеет максимум функций и возможностей) в линейке преобразователей частоты, выпускаемых компанией.
  • частотный и векторный алгоритмы управления в замкнутой и разомкнутой системе регулирования скорости и момента, в том числе, при работе с цифровыми датчиками скорости и цифровым управлением от masterencoder.
  • встроенный PID-регулятор для эффективной работы привода в замкнутой системе автоматического регулирования.
  • автоматическое энергосбережение при работе с насосами и вентиляторами (обеспечивается автоматическим снижением напряжения на двигателе при снижении нагрузки до заданного пользователем уровня и отключением двигателя при снижении нагрузки до величины близкой к холостому ходу).
  • съемный пульт управления с пятиразрядным LED дисплеем. Пульт позволяет сохранять и копировать уставки параметров настроенного преобразователя на другие, еще не настроенные.
  • возможность вывода и контроля на цифровом LED дисплее до 50 параметров привода (частота, ток, напряжение, момент, скорость, коэффициент мощности, температура IGBT-модуля, мощность, пороги защиты и т.п.);
  • функция копирования параметров из ПЧ в пульт и обратно, что делает удобным передачу настроек параметров от одного привода к другим.
  • широкие возможности задания характеристики Uвых=f(Fвых) при частотном способе управления (пять точек характеристики задаваемых пользователем).
  • стабилизация напряжения на двигателе (функция AVR) при изменении напряжения питающей сети.
  • формирование зависимости несущей частоты ШИМ от выходной частоты.
  • автоматический подъем начального пускового момента и компенсация скольжения.
  • автоматический рестарт по заданным условиям.
  • возможность работы привода с переходом на одну из 15-ти предустановленных частот вращения, в том числе, в автоматически исполняемом цикле с заданным интервалом каждого шага в диапазоне от 0 до 65500сек (обеспечивается встроенным PLC – программируемым логическим контроллером).
  • независимое задание и выбор 4-х времен разгона/замедления (от 0,1 до 3600сек).
  • последовательный интерфейс RS-485 (протокол Modbus) со скоростью передачи до 38 400 бод.
  • несколько вариантов автотестирования и определения параметров двигателя при векторном управлении.
  • режим автоматического выбора наименьшего времени разгона и торможения.
  • возможность работы с цифровым датчиком скорости – инкрементальным энкодером (с использованием интерфейсной платы PG-04 (опция), легко устанавливаемой внутрь преобразователя) и цифровым задатчиком скорости. Возможность построения много осевой системы с точной синхронизацией скорости вращения.
  • 8 цифровых входов (из них, 6 многофункциональных программируемых пользователем).
  • 3 аналоговых входа (4-20мА, минус 10/+10В).
  • 2 релейных и 2 цифровых (с открытым коллектором) многофункциональных программируемых выхода.
  • 1 аналоговый выход для подключения стрелочного прибора, контролирующего выходной ток или частоту.
  • 1 импульсный выход для подключения внешнего частотомера, контролирующего выходную частоту.
  • производство сертифицировано по стандарту ISO9002..

Характеристики привода c VFD-V при различных способах управления скоростью вращения


Режим управления
особенности системы автоматического регулирования
Наличие и тип датчика скорости
Диапазон регулирования
Точность поддержания скорости
Пусковой момент
Частотный
в разомкнутой системе
без датчика скорости
1:10
5%
150% от 5Гц
в замнутой системе
инкрементальный энкодер
1:1000
0,02%
150% от 0Гц
Векторный
в разомкнутой системе
без датчика скорости
1:100
0,5%
150% от 0,5Гц
в замнутой системе
инкрементальный энкодер
1:1000
0,02%
150% от 0Гц

Основные характеристики


VFDхххV43A
007
015
022
037
055
075
110
150
185
220
300
370
450
550
750
Ном. мощн. двигателя, кВт
0.75
1.5
2.2
3.7
5.5
7.5
11
15
18.5
22
30
37
45
55
75
Полная вых. мощн., кВA
2.3
3.2
4.6
6.5
9.9
13.7
18
24
29
34
45.7
55.6
69.3
84
114
Ном. вых. ток, A, M-const
3.0
4.2
6
8.5
13
18
24
32
38
45
60
75
91
110
150
Ном. вых. ток, A, M-var
3.8
5.3
7.3
9,9
12,2
17,5
23
38
47
56
60
73
91
130
175
Диапазон регулировки
вых. частоты от 0.1 до 400 Гц, c дискретностью 0,01 Гц, Uвых - от 0 до Uсети
Перегрузочная способность
150% от номинального тока в течение 60 сек
Параметры питающей сети
~ 3 х (380 – 460)В ±10%, частотой 50/60Гц ±5%
Потребл. ток, A, не более
4.0
5.7
7.5
10
16
22
30
40
55
56
75
91
113
138
188
Габариты (ш/в/г), мм
150*260*160
150*272*184
200*323*183
250*404*205
370*589*260
425*660*264
Сертификаты
CE, UL, C-trick

Схема подключения преобразователя

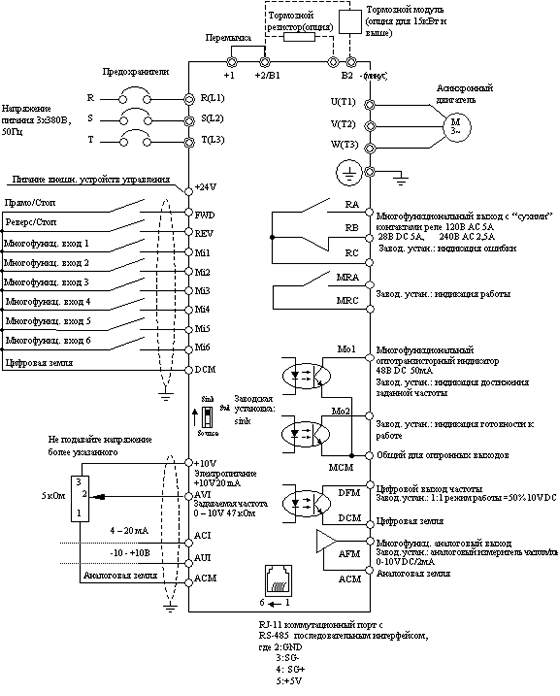

Схема подключения частотного преобразователя серии VFD-V
