Частотные преобразователи

Миниатюрность и простота

    Частотные преобразователи серии VFD-L
  • Выходная частота: 1.0~400Гц
  • Настраиваемая характеристика V/F
  • Несущая частота ШИМ до 10кГц
  • Автоматическая компенсация момента и скольжения
  • Связь по MODBUS (скорость 9600 бит/сек)
  • Пусковой момент 150% на 5Гц
  • 4 предустановленных скорости
    и автоматическое пошаговое управление
  • Встроенный РЧ-фильтр
  • Встроенный потенциометр
  • Защитное покрытие лаком печатных плат

Мощность от 40 Вт до 1.5 кВт, одна и три фазы, 115В/220В

Мощность

Uпит, В
Диапазон мощностей,кВт
1Ф/115В 0.04 - 0.4
1Ф/220В 0.04 - 0.75
3Ф/220В 0.2 - 1.5

Применение

Простые бумагоотрезные устройства, конвейеры, вентиляторы, насосы, вращатели и другие приводы не требующие от ПЧ высоких характеристик.

Особенности

  • Простая и сверхкомпактная конструкция, возможность монтажа, как на стенку, так и на DIN-рейку (модели 0.2 - 0.75 кВт) и панельный монтаж (модели 40 - 100 Вт).
  • Простой в эксплуатации и легкий в программировании, но с большими возможностями - 95 программируемых функций у моделей 0.2 - 0.75 кВт.
  • Реализует вольт-частотный способ управления двигателем.
  • Встроенный потенциометр и кнопки пуск/стоп, реверс/вперед.
  • Варианты на мощность 0.2:0.75 кВт имеют встроенный цифровой светодиодный дисплей.
  • Дополнительный пульт управления с цифровым четырехразрядным LED дисплеем VFD-PU02 (опция).
  • Встроенный PLC (программируемый контроллер, обеспечивающий пошаговый и циклический режим с программируемым временем шага/цикла (в моделях 0.2 - 0.75 кВт).
  • Встроенный порт RS-485, авторестарт и автоматический регулятор выходного напряжения.
  • Встроенный фильтр ЭМ помех класса А. Два встроенных LED указателя: сеть и авария для варианта на 0.04 и 0.1 кВт.
  • Компенсация снижения момента на низких частотах и скольжения, торможение постоянным током.
  • Защита от перегрузок по току, недо/перенапряжений, собственного перегрева, перегрева двигателя.
  • Несущая частота ШИМ выбирается пользователем - от 3 до 10 кГц.
  • Управление по состоянию внутреннего счетчика и количеству импульсов, поступающих с датчика подсчета дискретных событий, например, датчика подсчета количества изделий проходящих по конвейеру.
  • Модели 0.2 - 0.75 кВт имеют:

    - 4 дискретных входа (из них, 2 многофункциональных программируемых).
    - 1 аналоговый вход (4:20мА или 0:10В).
    - 1 релейный выход.

  • Модели 40 - 100 Вт имеют:

    - 2 дискретных входа (Run/Stop, Fwd/Rev).
    - 1 оптотранзисторный выход (индикация ошибки).

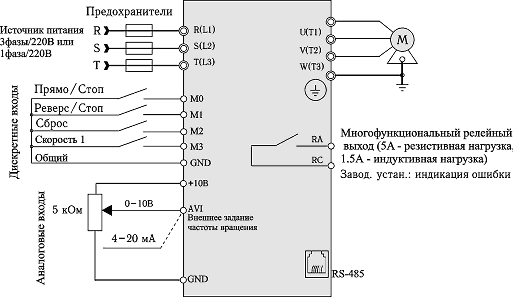

Схема подключения преобразователей VFD-L (0.2 - 0.75 кВт)

Схема подключения преобразователей VFD-L (0.2 - 0.75 кВт)

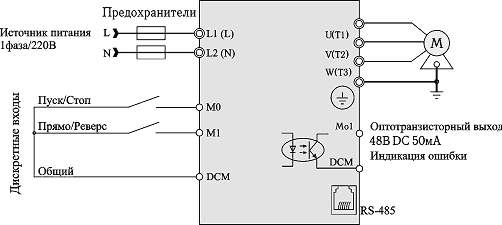

Схема подключения преобразователей VFD-L (40 - 100 Вт)

Схема подключения преобразователей VFD-L (40 - 100 Вт)


Технические характеристики преобразователей частоты VFD-L (0,2…0,75)кВт


Класс напряжения 220 В
Модель VFDхххL 002 004 007
Макс. мощность двигателя, кВт 0.2 0.4 0.75
Выход Номинальная выходная мощность ПЧ, кВА 0.6 1.0 1.6
Ном. выходной ток ПЧ, А 1.6 2.5 4.2
Максимальное выходное напряжение, В Не более входного
Диапазон регулировки выходной частоты, Гц от 1.0 до 400 Гц
Вход Номинальные параметры питающей сети переменного тока 1/3 фазы 180:264В 50/60 Гц
Допустимое отклонение частоты питающей сети ±5%
Ном. входной ток ПЧ, А 4.9/1.9 6.5/2.7 9.7/5.1
Система Способ формирования тока двигателя Пространственно-векторная ШИМ;
Несущая регулируется в диапазоне 3 - 10 кГц
Дискретность регулировки выходной частоты 0.1 Гц
Характеристики момента Автоматический подъем момента, автоматическая компенсация скольжения, начальный пусковой момент - 150% на 5 Гц
Допустимая перегрузка 150% от Iном в течение 1 мин
Диапазон установки времени разгона/торможения 0.1- 600 сек (2 независимых установки)
Способ управления Частотный, с регулируемой зависимостью U = f(F)
Токоограничение (20 - 200) % от Iном
Варианты управления и контроля Источник задания скорости Панель управления кнопки ^ Ў или встроенный потенциометр
Внешние устройства/сигналы Потенциометр 5кОм/0.5Вт; RS-485; DC напряжение (0-10)В
(входной импеданс 47кОм);
DC ток (4-20)мА (входной импеданс 250Ом);
Многофункц. входы 1-3 (3 предустановленных частот + JOG + UP/DOWN).
Источник управления приводом Панель управления Кнопки: RUN, STOP
Внешние устройства/сигналы Входы М0 - М3; RS-485
Многофункциональные входы Выбор 3 предустановленных частот; Jog; выбор первого или второго времени разгона/замедления или запрещение его использования; режим работы при управлении от PLC; внешняя пауза и др.
Многофункциональный релейный выход Работа привода; заданная частота достигнута; частота отлична от 0; пауза; авария; ручное/дистанционное управление; работа под управлением PLC
Дополнительные возможности Встроенный фильтр электромагнитных помех класса А (в моделях с версией B).
Охлаждение Принудительное воздушное (вентилятор)
Условия эксплуатации Рабочая температура: -10...+40°С;
Температура хранения: -20...+60°С;
Влажность - до 90% без конденсата.
Место установки Не выше 1000 м над уровнем моря.
Допустимая вибрация 9,80665 м/сек2 (1g) менее 20 Гц, и 5,88 м/сек2 (0.6g) менее 20...50 Гц

Технические характеристики преобразователей частоты VFD-L (40…100) Вт


Класс напряжения 115 В 230 В
Модель VFDхххL 40W 001 40W 001
Макс. мощность двигателя, кВт 25/40 60/100 25/40 60/100
Выход Номинальная выходная мощность ПЧ, кВА 106/152 212/303 106/152 212/303
Ном. выходной ток ПЧ, А 0.28/0.4 0.56/0.8 0.28/0.4 0.56/0.8
Максимальное выходное напряжение, В Не более входного
Диапазон регулировки выходной частоты, Гц от 1.0 до 120 Гц
Вход Номинальные параметры питающей сети переменного тока Одна фаза от 100 до 120 В АС 50/60 Гц Одна фаза от 200 до 240 В АС 50/60 Гц
Допустимое отклонение напряжения/частоты питающей сети Напряжение ±10%, частота ±5%
Ном. входной ток ПЧ, А 1.1 1.5 2.2 3.0 0.5 0.7 1.0 1.4
Характеристики управления Способ формирования тока двигателя SVPWM (Пространственно-векторная ШИМ, несущая частота 10 кГц)
Устанавливаемый момент Переключаемый (низкий/высокий)
Допустимая перегрузка 150% номинального тока в течении 1 минуты
Диапазон установки времени разгона/торможения От 0 до 30.0 секунд
Подъём момента От 0 до 8%
Варианты управления и контроля Задание частоты Встроенный потенциометр; RS-485
Сигналы управления Панель ПУСК/ СТОП, ВПЕРЕД / НАЗАД
Внешние ПУСК/ СТОП, ВПЕРЕД / НАЗАД, RS-485
Выходная индикация Панель Светодиодная индикация ошибок и аварий
Внешняя Выход с открытым коллектором (индикация ошибкой)
Функции защиты Пере-/недонапряжение; сверхток; перегрузка; перегрев радиатора; внешняя ошибка; электронное реле тепловой защиты двигателя
Дополнительные возможности Встроенный фильтр электромагнитных помех (в моделях с версией B)
Охлаждение Естественная конвекция
Условия эксплуатации Рабочая температура: -10...+40°С;
Температура хранения: -20...+60°С;
Влажность - до 90% без конденсата.
Место установки Не выше 1000 м над уровнем моря.
Допустимая вибрация 9,80665 м/сек2 (1g) менее 20 Гц, и 5,88 м/сек2 (0.6g) менее 20...50 Гц

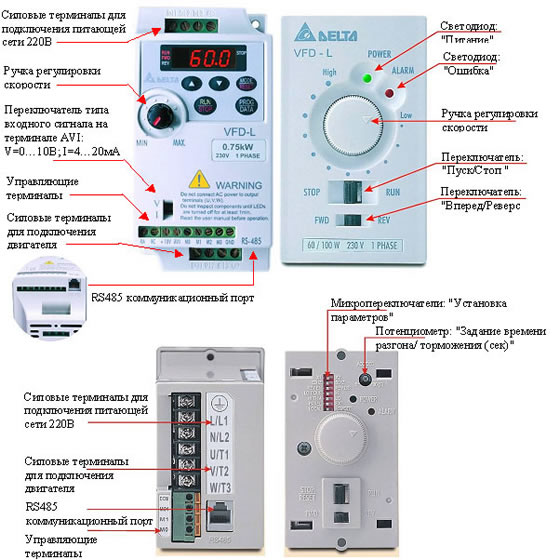

Описание конструкции


Описание конструкции частотных преобразователей серии VFD-L

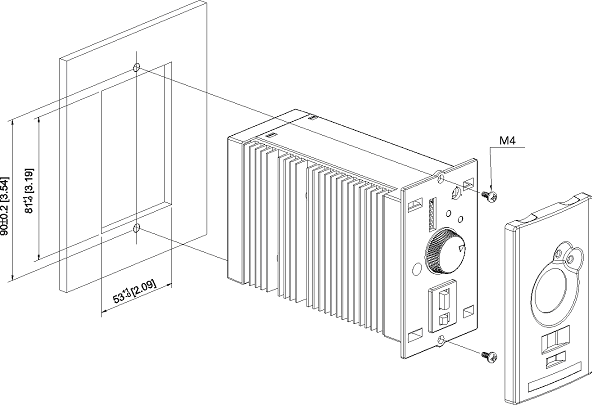

Размеры

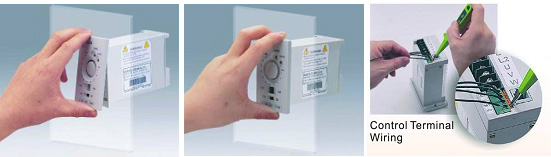

Метод установки VFD-L (40 - 100 Вт)
