Преобразователь частоты для лифтовых применений

    Серия преобразователей VFD-VL
  1. Выходная частота 0.0 ~ 120Гц
  2. Управление: V/f, бездатчиковое векторное,
    векторное с обратной связью (FOC)
  3. Работа с асинхронными и синхронными двигателями переменного тока
  4. Момент 150% на нулевой скорости
  5. Встроенное управление процессом пуска и останова лифтовых задач.
  6. Работа от аварийного источника питания.
  7. Встроенный тормозной модуль,
    реле для управления внешним электромагнитным тормозом.
  8. Полный комплекс защитных функций, соответсвие стандарту EN954-1
    (реле безопасности).
  9. Защитное покрытие лаком печатных плат

Мощности

Uпит, В
Диапазон мощностей, кВт
3Ф/220В 5.5 - 22
3Ф/380В 5.5 - 22

Применение

Разработаная для лифтовых применений, серия VFD-VL основана на многолетнем опыте разработки частотно-регулируемого привода и последних достижений в технологиях управления и обеспечивает высокую надежность и безопасность. Все характеристки серии VFD-VL соответсвуют современным требованиям рынка, таким как управление тормозом, резервное питание, встроенный контур торможения, автонастройка на параметры двигателя, многочисленные интерфейсы энкодеров, богатые коммуникационные возможности, самозащита и т.п.

Особенности

  • Высокоэффективный алгоритм векторного управления – управление
    ориентацией поля (FOC – field oriented control)
  • Управление синхронными двигателями переменного тока
  • Проведение автоматического тестирование двигателя при старте
  • Возможность питания от резервного источника питания 48/96 VDC
  • Наличие автоматической настройки и функции компенсации пускового момента
  • Встроенное управление процессом пуска и останова лифтовых задач.
  • Встроенная настройка работы выходного тормозного реле для
    управления внешним электромагнитным тормозом.
  • Поддержка управления от внешнего цифрового пульта управления.
  • Автоматическая настройка статических и динамических параметров
    двигателя.
  • Все преобразователи данной серии имеют встроенный тормозной ключ (для внешних тормозных резисторов).
  • Возможность работы с энкодерами, имеющими выход «Line Drive», а
    также «Sin, Cos».
  • Встроенный порт RS485 с поддержкой стандартного протокола Modbus.
  • Программное обеспечение для компьютера, обеспечивающее
    мониторинг, управление, загрузку и сохранение параметров.
  • Полный комплекс защитных функций. Высокоточное измерение тока,
    многоуровневая защита от перегрузки (oL, oL1, oL2), защита от
    перенапряжения и сверхтока, от короткого замыкания, функция поиска
    скорости, подключение термистора двигателя и другое.

Основные характеристики


Спецификация для ПЧ с питанием

Модель VFD_ _ _ VL23A

055

075

110

150

185

220

Мощность двигателя, кВт

5,5

7,5

11

15

18,5

22

Мощность двигателя, HP

7,5

10

15

20

25

30

Выход

Выходная мощность, кВА

9,5

12,5

19

25

29

34

Ном. выходной ток для нагрузки с пост. моментом, А

21,9

27,1

41,1

53

70,0

79

Ном. выходной ток для нагрузки с перем. моментом, А

25

31

47

60

80

90

Макс. выходное напряжение, В

3 фазы пропорциональные входному напряжению

Выходная частота, Гц

0,00 . 120,00 Гц

Частота ШИМ, кГц

12 кГц

9 кГц

Вход

Ном. входной ток, А

25

33

52

63

68

79

Входное напряжение /частота

3 фазы 200 . 240 В, 50 / 60 Гц

Отклонение напряжения

± 10 % (180 . 264) В

Отклонение частоты

± 5 % (47 . 63) Гц

Способ охлаждения

Встроенный вентилятор

Вес (кг.)

8

10

13

13

13

13

230В


Спецификация для ПЧ с питанием 380В - 480В

Модель VFD_ _ _ VL43A

055

075

110

150

185

220

Мощность двигателя кВт

5,5

7,5

11

15

18,5

22

Мощность двигателя HP

7,5

10

15

20

25

30

Выход

Выходная мощность, кВА

9,9

13,7

18

24

29

34

Ном. выходной ток для нагрузки с пост. моментом, А

12,3

15,8

21

27

34

41

Ном. выходной ток для нагрузки с перем. моментом, А

14

18

24

31

39

47

Макс. выходное напряжение, В

3 фазы пропорциональные входному напряжению

Выходная частота, Гц

0,00 ~ 120,00 Гц

Частота ШИМ, кГц

12 кГц

9 кГц

Вход

Ном. входной ток, А

12

17

25

27

35

42

Входное напряжение /частота

3 фазы 380 . 480 В, 50 / 60 Гц

Отклонение напряжения

± 10 % (342 . 528) В

Отклонение частоты

± 5 % (47 . 63) Гц

Способ охлаждения

Встроенный вентилятор

Вес (кг.)

8

10

13

13

13

13


Общие характеристики

Характеристики управления

Способ управления

1: V/F, 2: V/F+PG, 3: SVC, 4: FOC+PG, 5: TQR+PG, 6: FOC+PG (PM)

Пусковой момент

150 % при 0,5 Гц; для FOC+PG на 0 Гц

Диапазон регулировки скорости

1:100 для SVC; 1:1000 вместе с PG

Точность поддержания скорости

± 0,5 % для SVC; ± 0,02 % вместе с PG

Полоса пропускания скорости

5 Гц, (до 30 Гц при векторном управлении)

Диапазон выходной частоты

0,00 . 120,00 Гц

Точность выходной частоты

Цифровое задание - ± 0,005 %, Аналоговое задание - ± 0,5 %,

Точность задания частоты

Цифровое задание - ± 0,01 Гц, аналоговое задание – 1/ 4096 (12 бит) от макс выходной частоты.

Ограничение момента

200 % максимум (от номинального тока)

Точность по моменту

± 5 %,

Время разгона/замедления

0,00 . 600,00 сек / 0,0 . 6000,0 секунд

V/f характеристика

Настраивается по 4-м независимым точкам, а также квадратичная характеристика

Сигнал задания частоты

0 . 10 В, ± 10 В, 4 . 20 мА, импульсный вход

Тормозной момент

20 %

Характеристики защиты

Защита двигателя

Электронное тепловое реле

Превышение тока

220 % по превышению тока и 300 % от номинального тока

Замыкание на землю

Более чем 50 % от номинального тока

Перегрузочная способность

При постоянном моменте – 150 % 60 сек., При переменном моменте – 200 % 10 сек.

Защита от перенапряжения

По перенапряжению VDC > 400/800 В По низкому напряжению VDC<200 / 400 В.

Защита от перенапряжения по входу питания

Варисторы на входе

Защита от перегрева

Встроенный датчик температуры

Кратковременное пропадание питания

До 5 секунд

Условия эксплуатац.

Исполнение корпуса

NEMA 1 / IP20

Рабочая температура

-10 . C . + 45 . C

Температура хранения

-20 . C . + 60 . C

Влажность воздуха

Не более 90 % относ влажности (без конденсата)

Вибрация

(1g) менее 20 Гц, (0,6п) от 20 до 50 Гц

Способ охлаждения

Принудительная вентиляция

Месторасположение установки

До 1000 метров, без вредных газов, пыли, примесей и агрессивной среды.

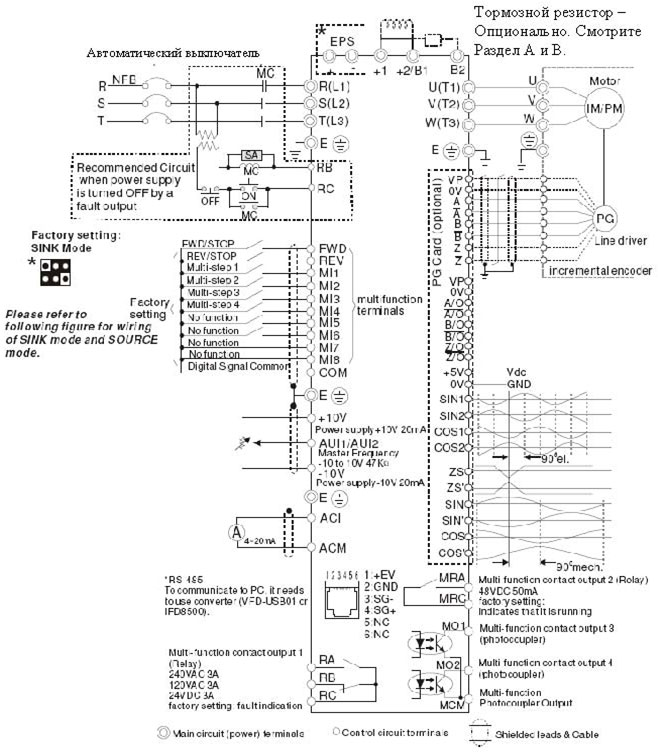

Схема подключения преобразователя


Схема подключения частотного преобразователя серии VFD-VL

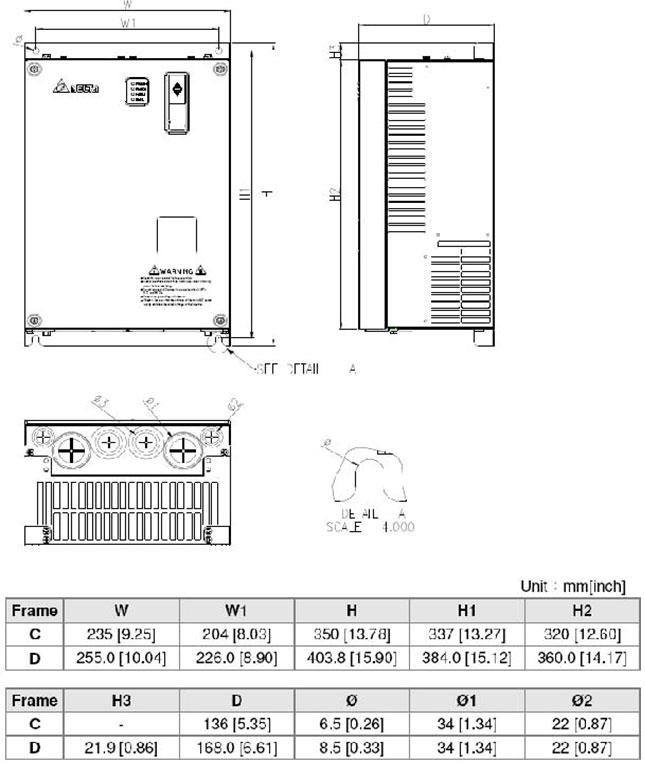

Размеры




Габарит С: VFD055VL23A/43A, VFD075VL23A/43A

Габарит D: VFD110VL23A/43A, VFD150VL23A/43A, VFD185VL23A/43A VFD220VL23A/43A
